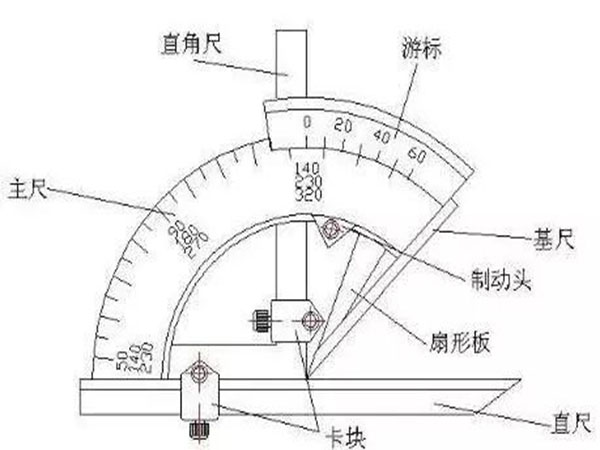

机械工程师在产品设计过程中会需要精确地测量角度，需要用到万能角度尺。我在公司发现很多人对这个测量工具不会使用，所以写一篇文章来介绍使用方法。

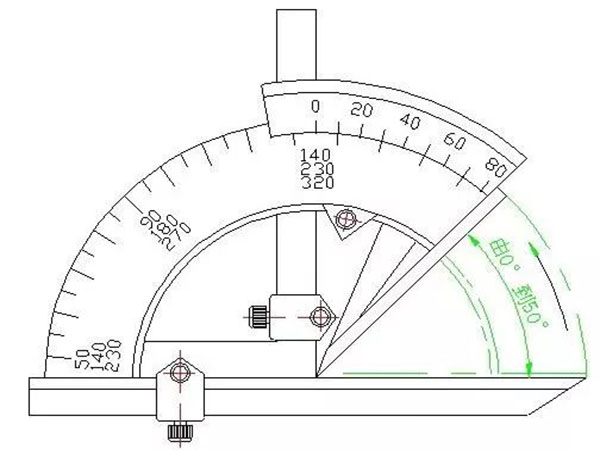

角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

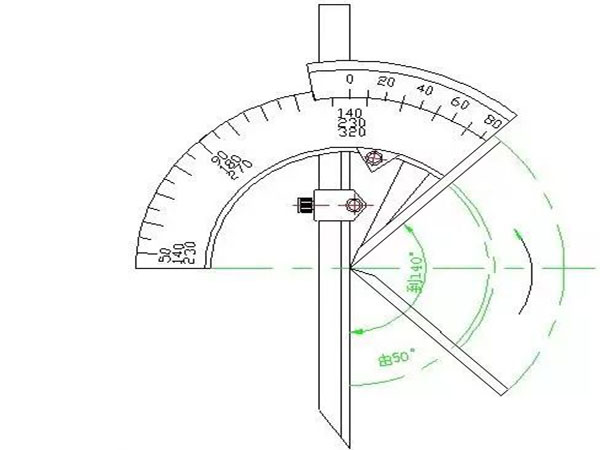

可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。

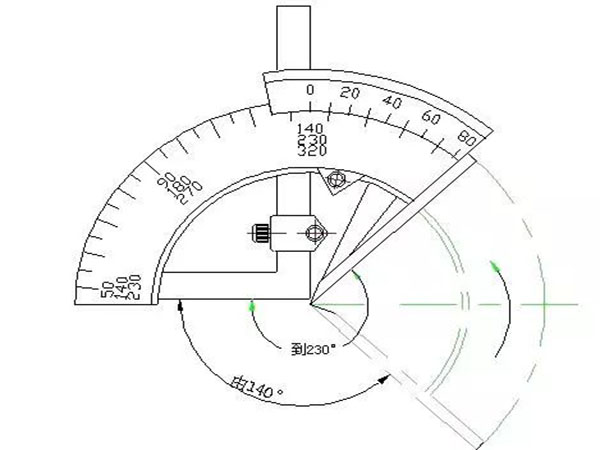

把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

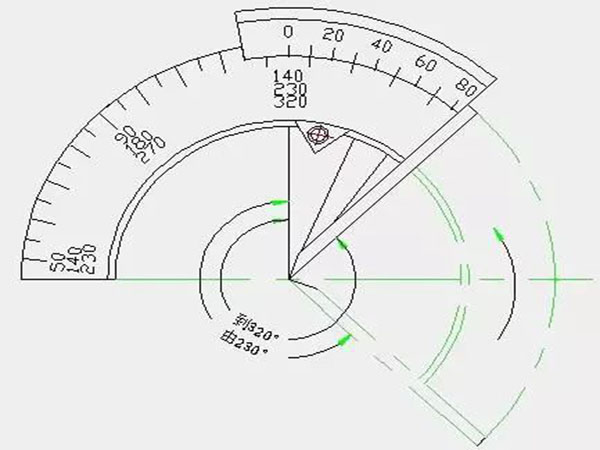

4） 测量230°-320°之间角度（即40°-130°的内角）
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。
介绍了角度尺在测量角度时如何使用，万能角度尺如何读数？

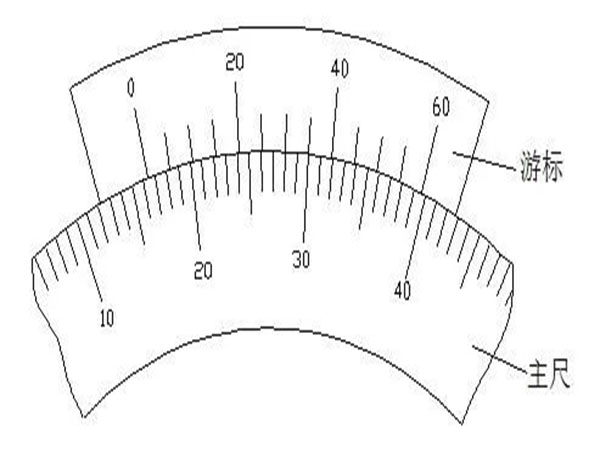

万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
1 当零件角度为>90º～180º， 则 被测角度=90º+量角尺读数
2 当零件角度为>180º～270º，则 被测角度=180º+量角尺读数
3 当零件角度为>270º～320º，则 被测角度=270º+量角尺读数
