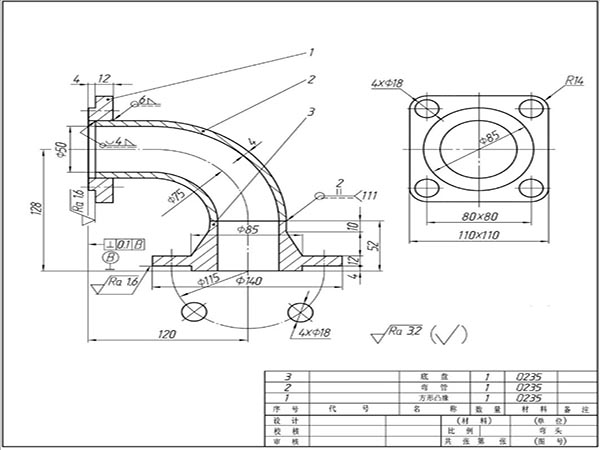

机械制图进阶（7）–焊接图画法

焊缝符号由基本符号与指引线组成，必要时还可以加上基本符号的组合、补充符号和焊缝尺寸符号。

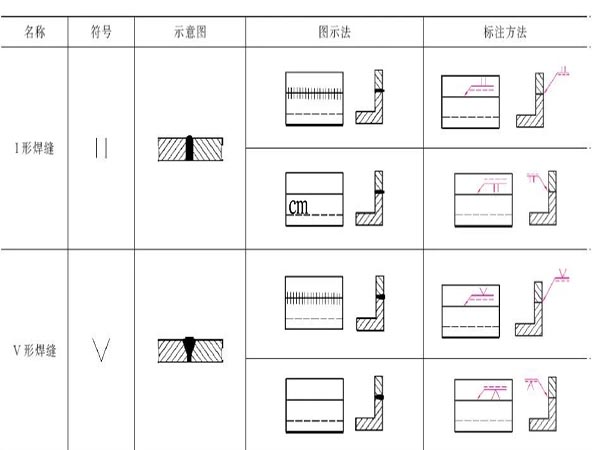

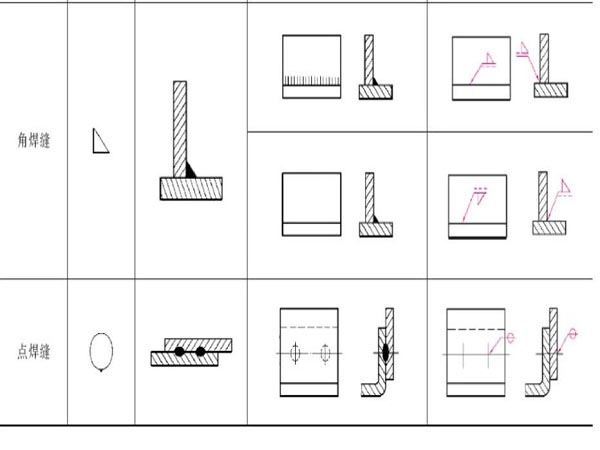

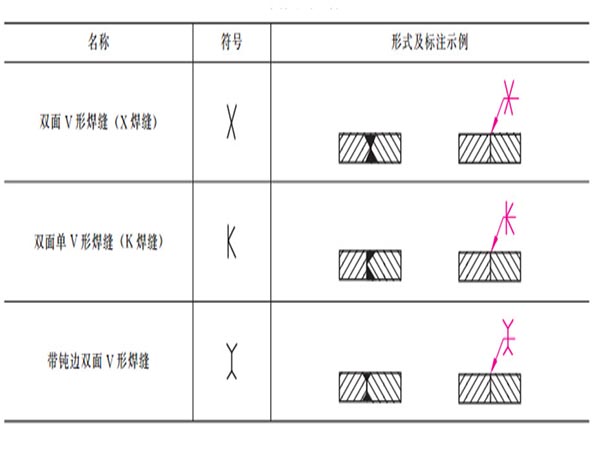

1．基本符号：焊缝符号由基本符号与指引线组成，必要时还可以加上基本符号的组合、补充符号和焊缝尺寸符号。

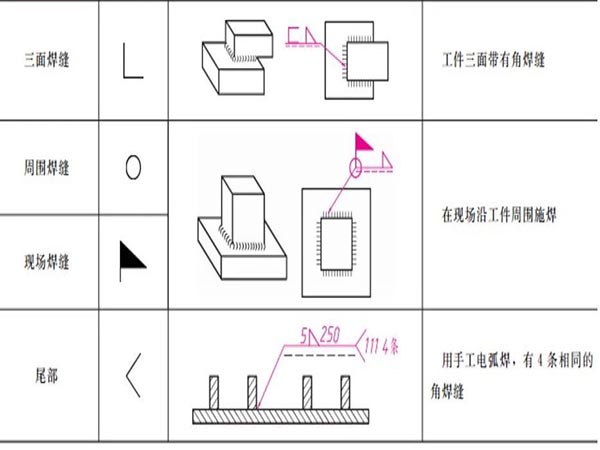

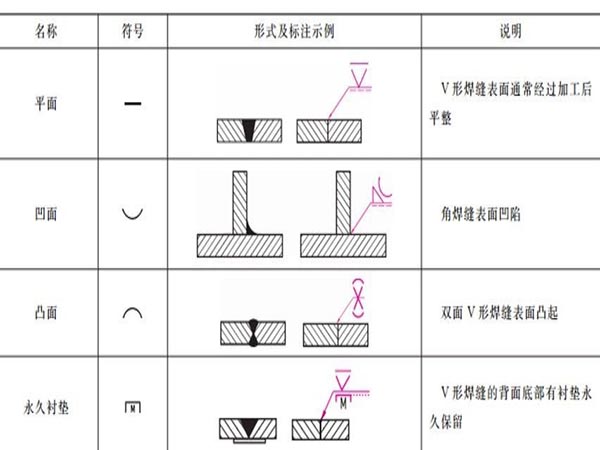

3．补充符号：补充说明焊缝的某些特征所使用的符号，用粗实线绘制。

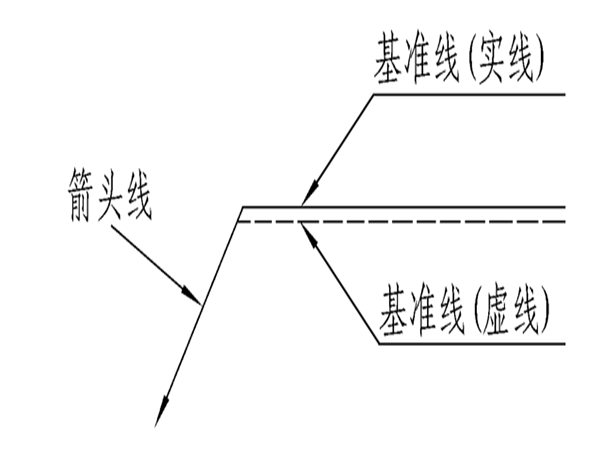

4．指引线一般由箭头线和两条基准线（一条为细实线，一条为细虚线）组成，采用细实线绘制。

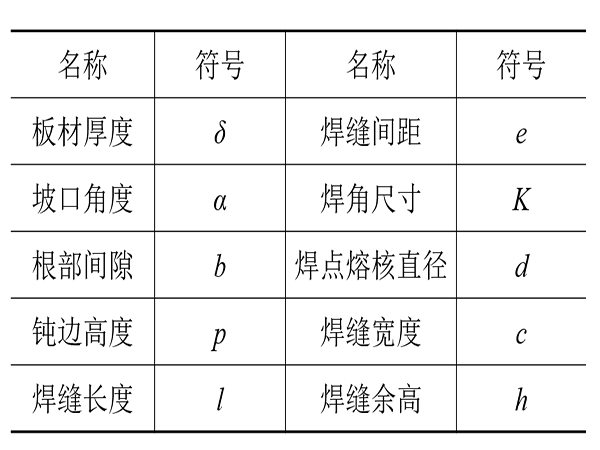

5．焊缝尺寸符号

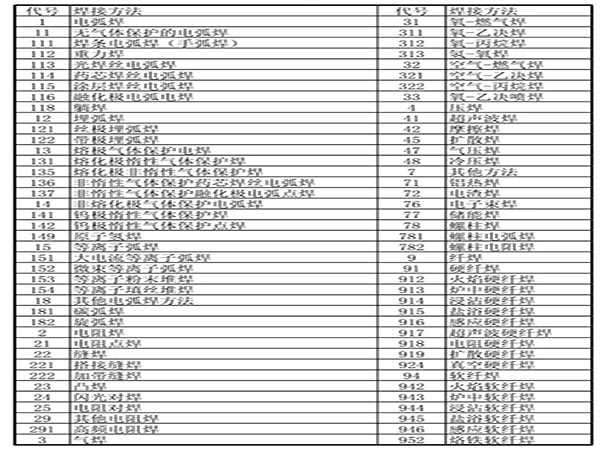

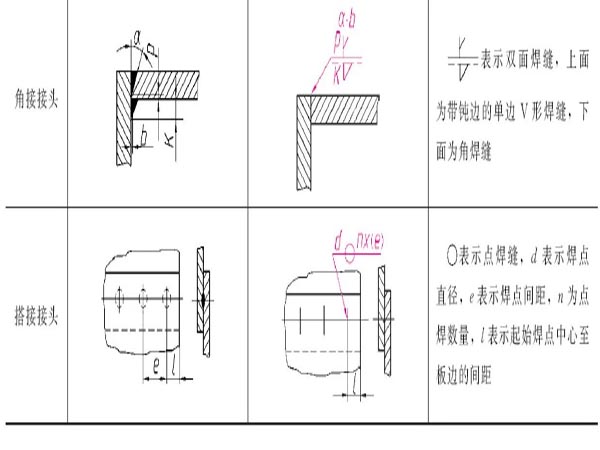

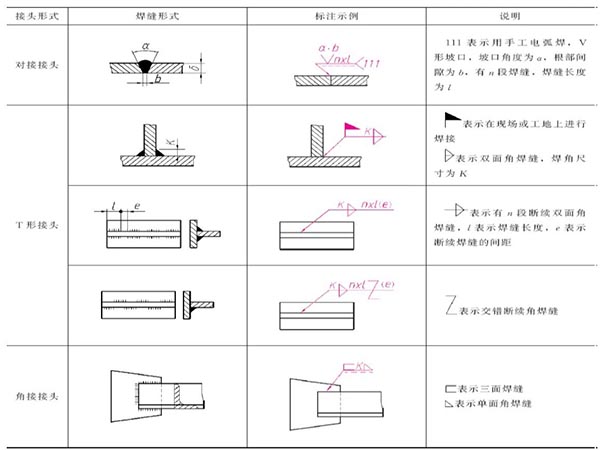

在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号如表所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
